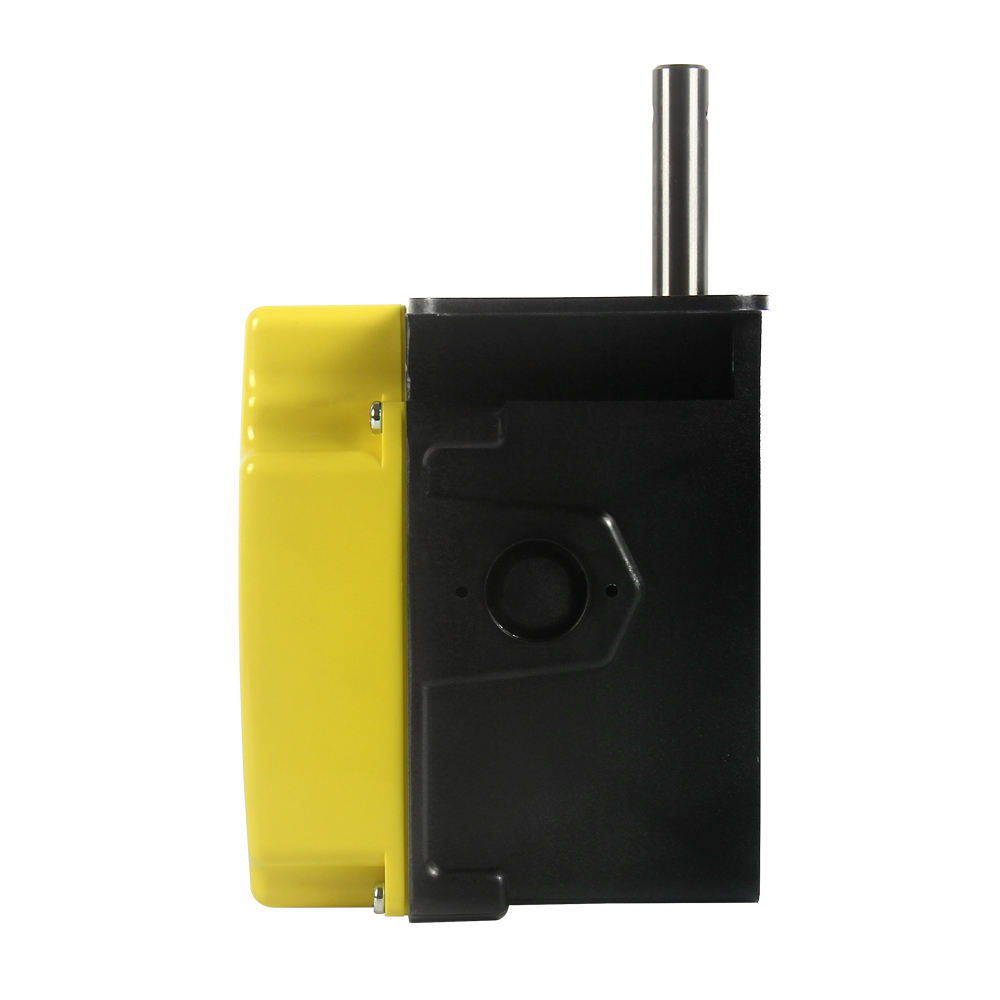

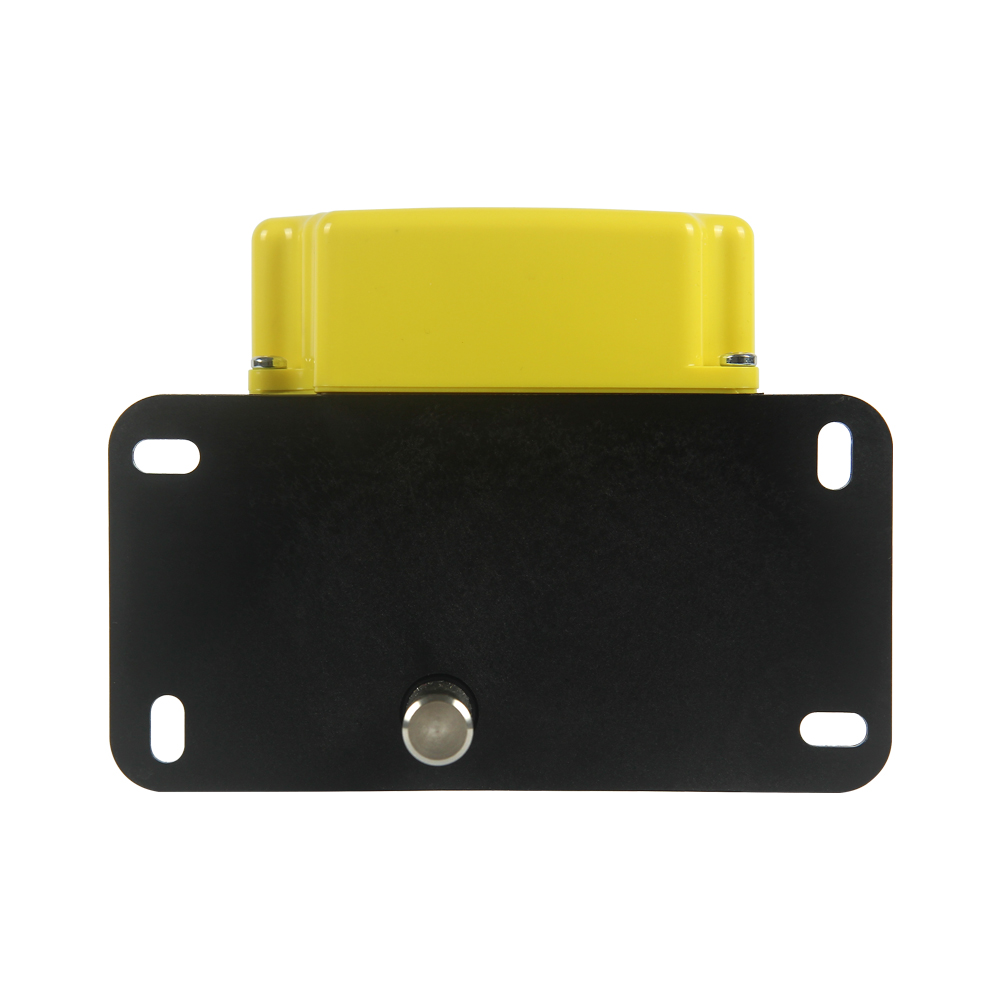

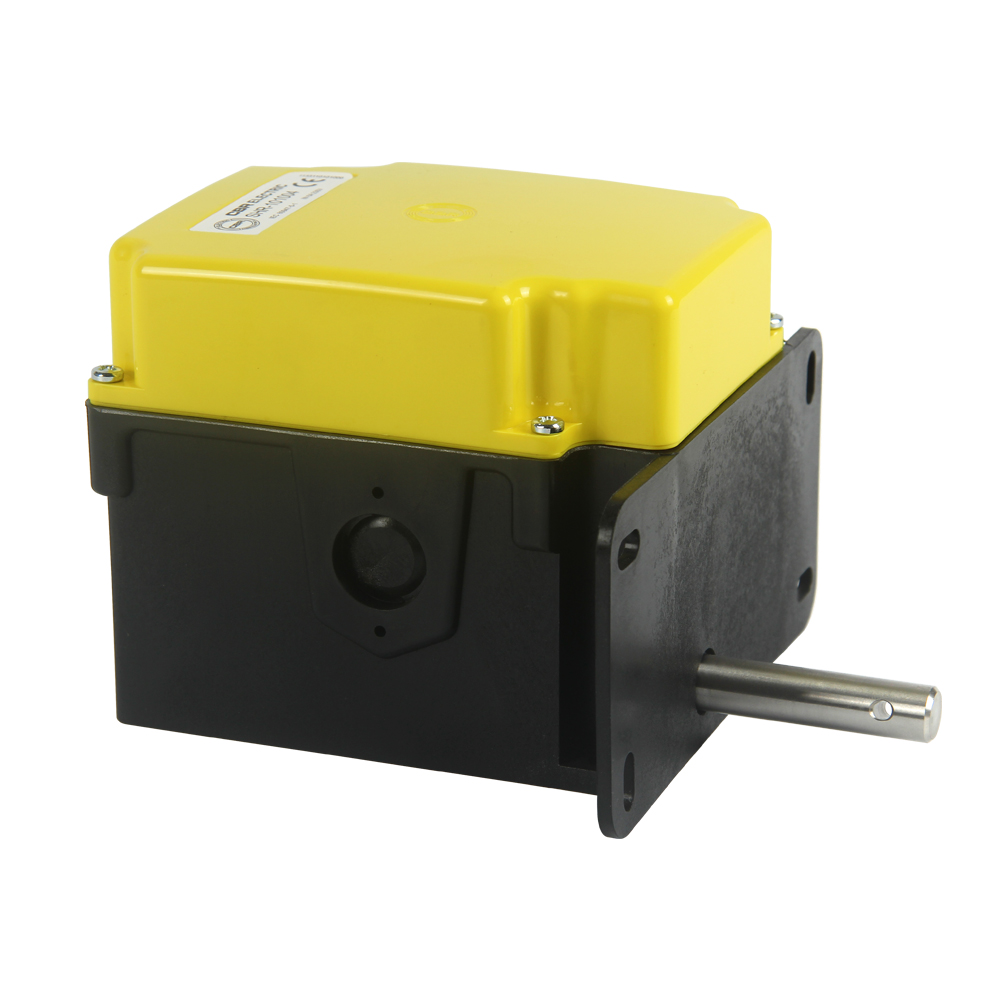

SHR 旋轉齒輪限位開關
SHR/SHRF系列旋轉齒輪限位開關是用于控制工業及建筑設備上的旋轉周期或方向角度的裝置，一般多用于控制卷簾門、橋式起重機等設備。此裝置通過齒輪傳動系統和凸輪傳送系統來控制2個、4個或者更多個數的微動開關，然后經過規定的轉數，從而實現電機和設備的啟動或停止運行。其中的微動開關配有一個校準螺絲，能夠獨立控制相對應的凸輪，所以它能夠根據機械動能的需要去校準每一個微動開關的開啟和關閉。齒輪系統也能夠讓客戶選擇不同的比率。此外，此裝置也可以選配后軸或者線性監測器 ( 電位器或者編碼器 )。
| 技術參數 | |
| 基本參數 | |
| 認證信息 | CE |
| 殼體材質 | 玻璃纖維增強熱塑性材料 |
| 比率 | 012-033-050-075-100-150-200-400 |
| 防護等級 | IP65 |
| 軸材質 | 不銹鋼 (SUS304) |
| 固定方式 | 底部/前部(法蘭盤) |
| 微動開關最大旋轉角度 | 4 |
| 工作溫度 | -25°C + 70°C |
| 儲藏溫度 | -30°C + 70°C |
| 電纜入口 | M20 or M16 (max 4) |
| 微動開關凸輪 | 自動潤滑 |
| 微測校準螺絲 | 碳鋼熱處理合金材料 |
| 重量 KG (約) | 0.75 |
| 電參數 | |
| 微動開關產品編碼 | MFI.3 - CBR線輪驅動控制(壽命長) |
| 執行標準 | IEC/EN 61058-1, UL 1054 |
| 認證信息 | CE |
| 額定絕緣電壓 | 250V |
| 額定熱電流 | 16A |
| 額定工作電流 電阻負載 | 16A-250VAC |
| 電感負載 | 4A-250VAC |
| 斷路觸點 | |
| 接觸模塊 功能 | 1NC+1NO 快速轉換觸發 |
| 觸點 | 鍍銀/自清潔 |
| 連接 | 快速接入 0.8×6.3mm |
| 備選項 | |
| 后軸 | 選配 |
| 電位器 | 2.5 / 5 / 10 kΩ (*) |
| 編碼器 | - |
| 凸輪外形/小齒輪 可選 | 5/15 |
